Светодиодные LED-видеостены

Компания Forsite предоставляет услуги по проектированию, установке и монтажу светодиодных экранов под ключ. В нашем офисе в Санкт-Петербурге реализованы инсталяции LED и LCD-видеостен . С их помощью вы сможете наглядно увидеть различия технологий, что позволит вам быстро и эффективно принять решения в зависимости от потребностей вашей компании.

Нужна консультация

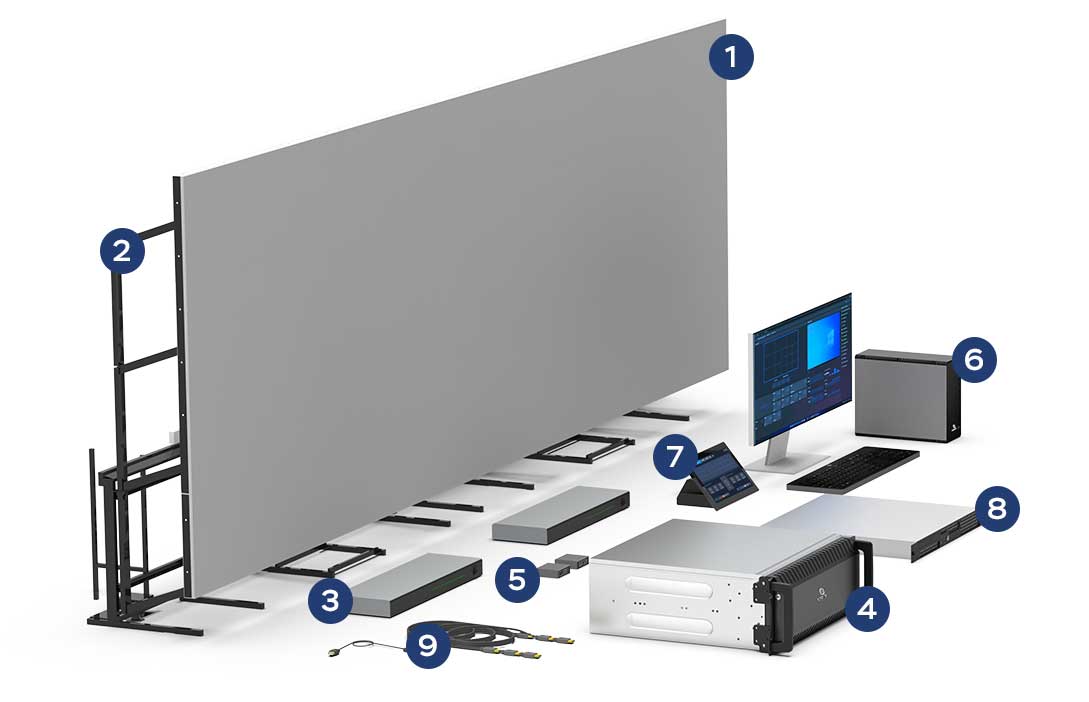

Структура LED-видеостены

В связи с растущей потребностью в современных и эффективных средствах визуализации, разработка системы светодиодного экрана становится важным шагом для улучшения представления информации и улучшения производительности. Светодиодные экраны являются одним из самых предпочтительных выборов для видеостен, благодаря их гибкости, яркости и способности отображать контент высокого разрешения. Однако, эффективная система светодиодного экрана включает не только сам экран, но и ряд вспомогательных компонентов, необходимых для его оптимальной работы и управления. В этом разделе мы рассмотрим основные компоненты, которые обеспечивают функциональность и управление светодиодным экраном:

Что надо знать о светодиодных экранах, что бы сделать правильный выбор

Cветодиодный экран (также называемый LED-экран, видеоэкран, светодиодная панель и пр.) - это высокотехнологичное изделие, содержащее большое количество компонентов со сложным принципом работы, в основе которого лежат светодиоды. Светодиоды образуют пиксели, пиксели встроены в модули, модули помещаются в кабинеты, из которых и сделан светодиодный экран.

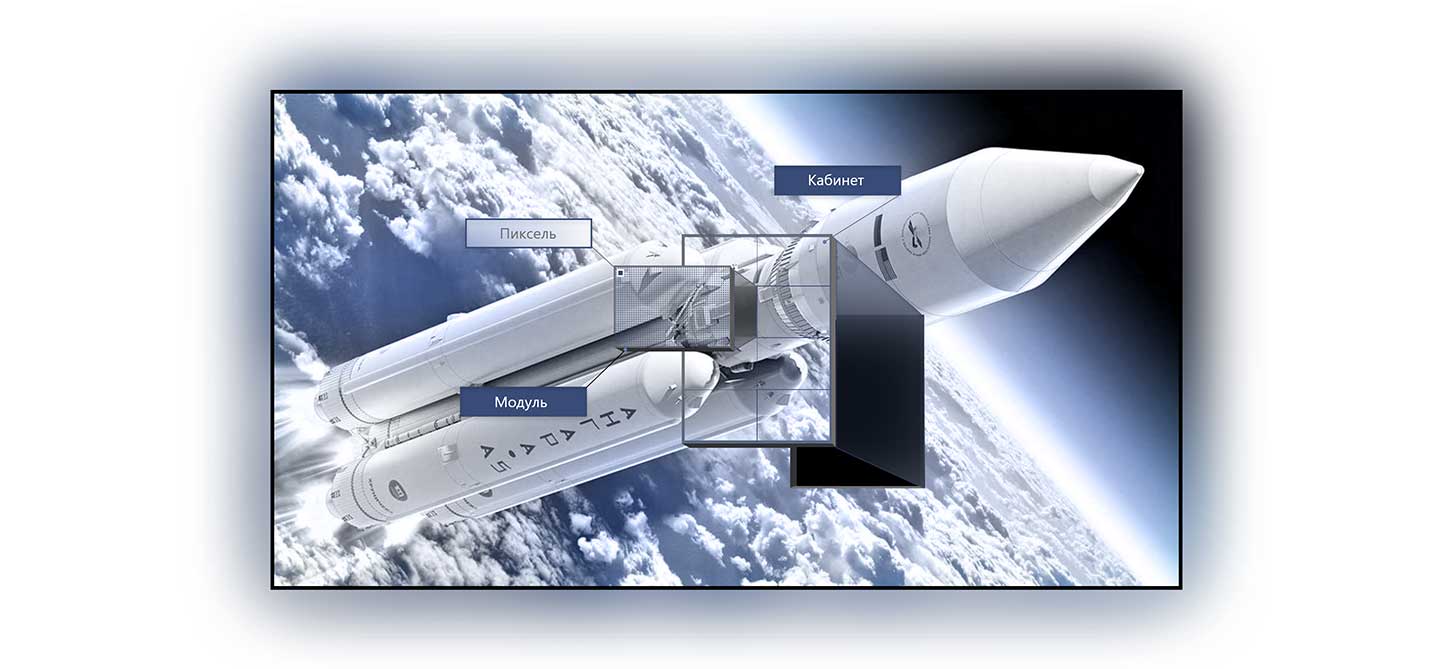

Cветодиодный экран

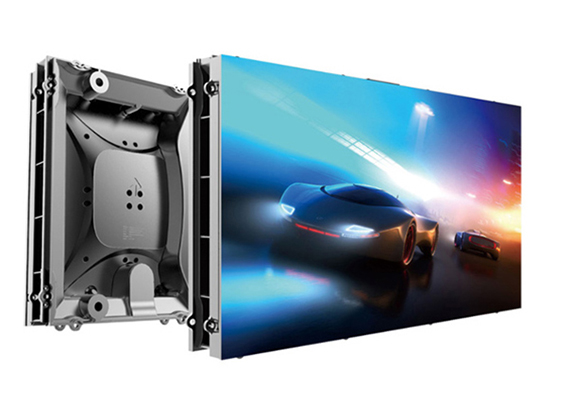

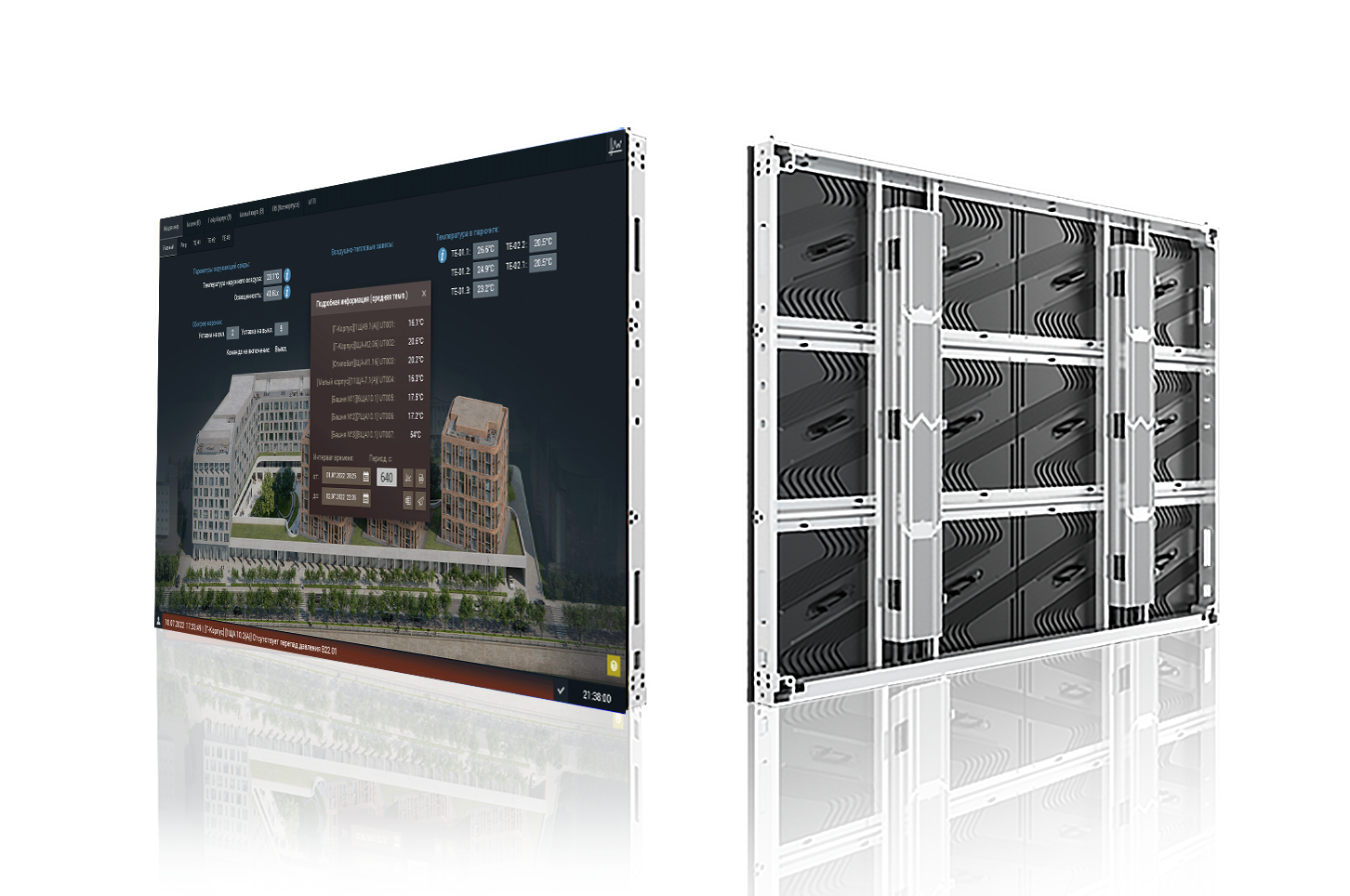

Кабинет

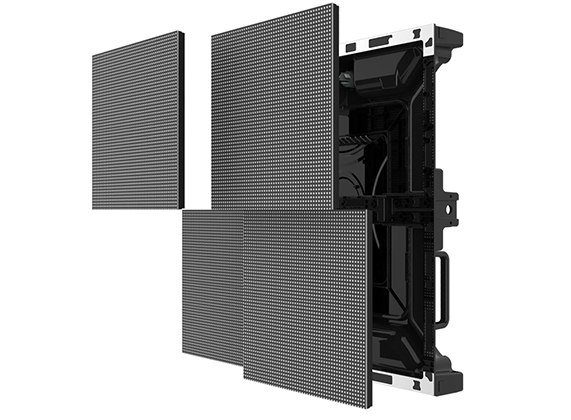

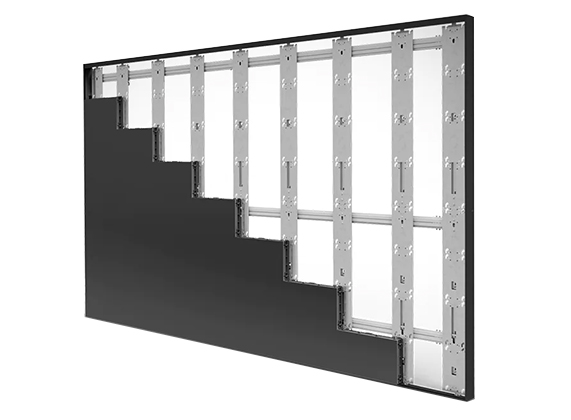

Кабинет - представляет собой герметичный корпус, с лицевой стороны которого находится несколько светодиодных модулей, а внутри составляющие элементы: блоки питания, охлаждение, принимающая карта. Такая конфигурация кабинета может позволить ему быть самостоятельной единицей светодиодного экрана и работать независимо от всего экрана. Габариты кабинета определяются размерами входящих в него модулей и их количеством.

Для состыковки кабинетов между собой, они оснащаются специальными замками. Конструкция современных замков позволяет стыковать между собой кабинеты практически идеально без потери даже небольшого шага пикселя. Использование таких замков позволяет сделать экран мобильным и достаточно быстрым по сборке.

Важным моментом является обслуживание кабинета, он может быть с передним или задним доступом. Светодиодные модули с доступом с лицевой стороны сложнее и дороже, однако позволяет установить экран на конструкции небольшой толщины ближе к стене. Экраны с доступом с обратной стороны обычно устанавливаются на конструкциях, имеющих свободный доступ к задней части экрана.

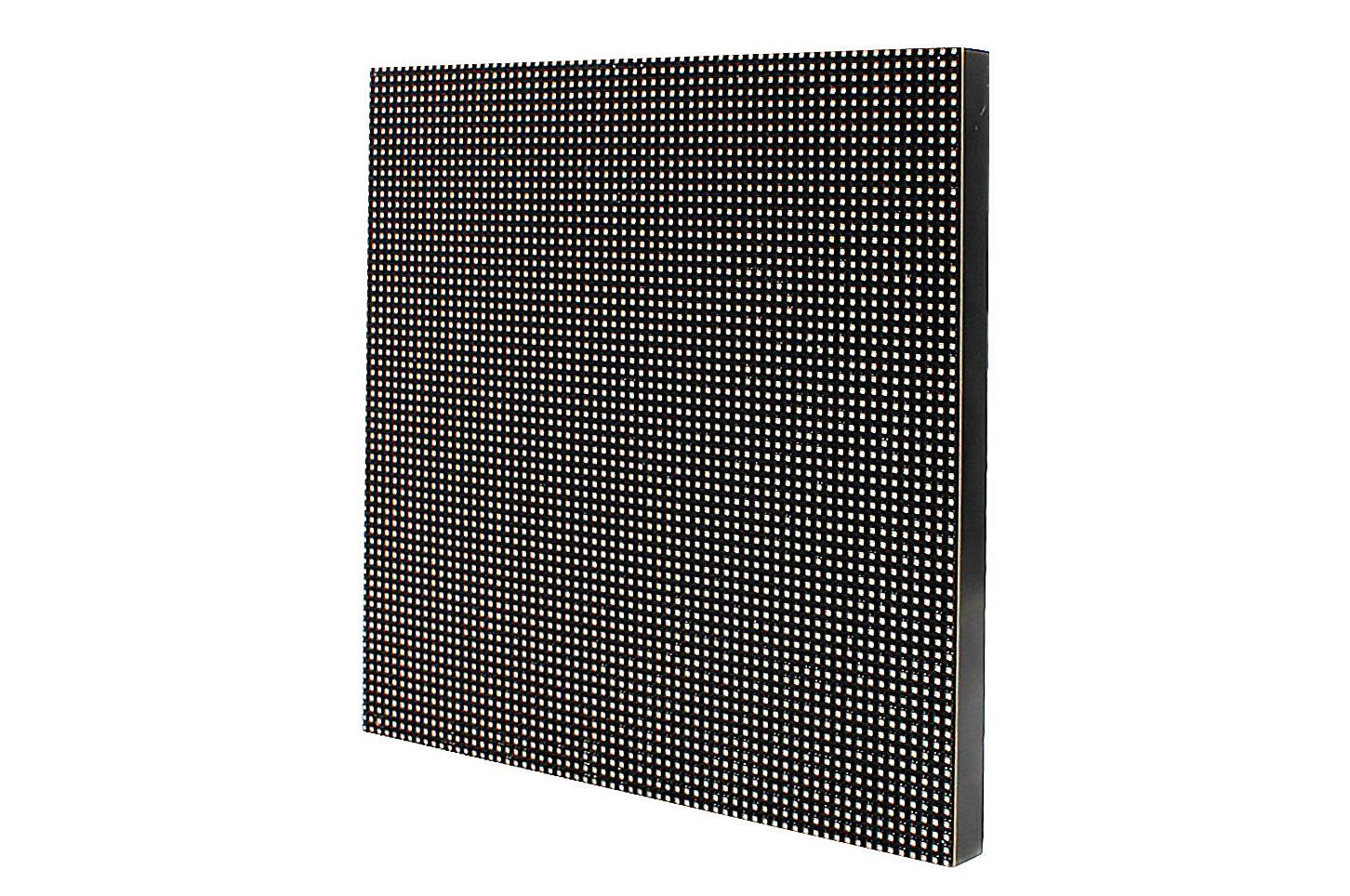

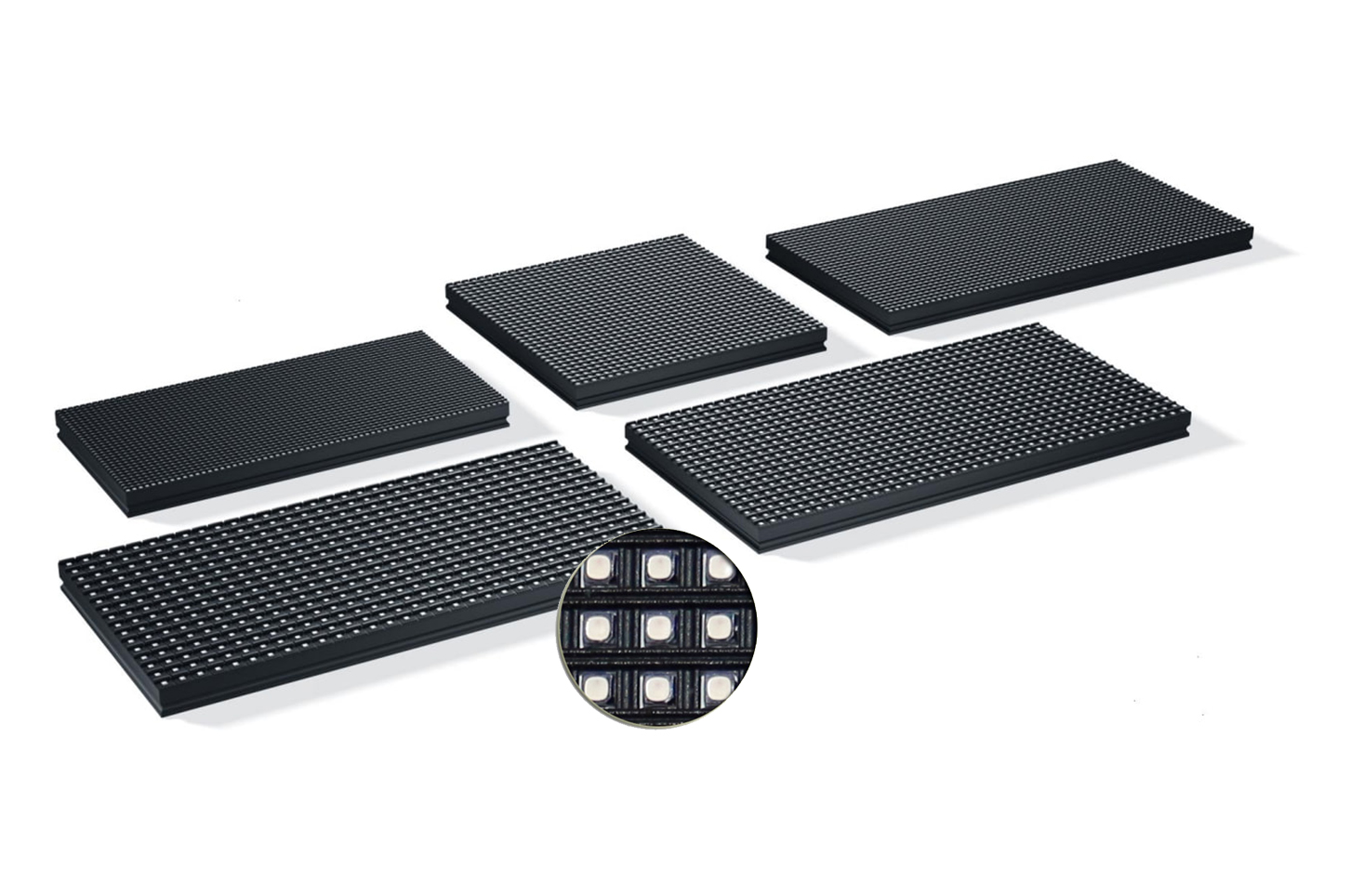

Светодиодные модули

Светодиодные модули - это плата, с лицевой стороны которой размещены светодиоды, а с обратной - электронные элементы. В состав модуля входит: светодиодная маска, светодиоды и монтажная плата.

Пиксель

Пиксель - светящаяся точка, это самая маленькая единица изображения. Для создания всего многообразия цветов передаваемых пикселем, используют, чаще всего три разных по цвету светодиода: красный, зеленый и синий (обозначаемые R, G и B, соответственно)

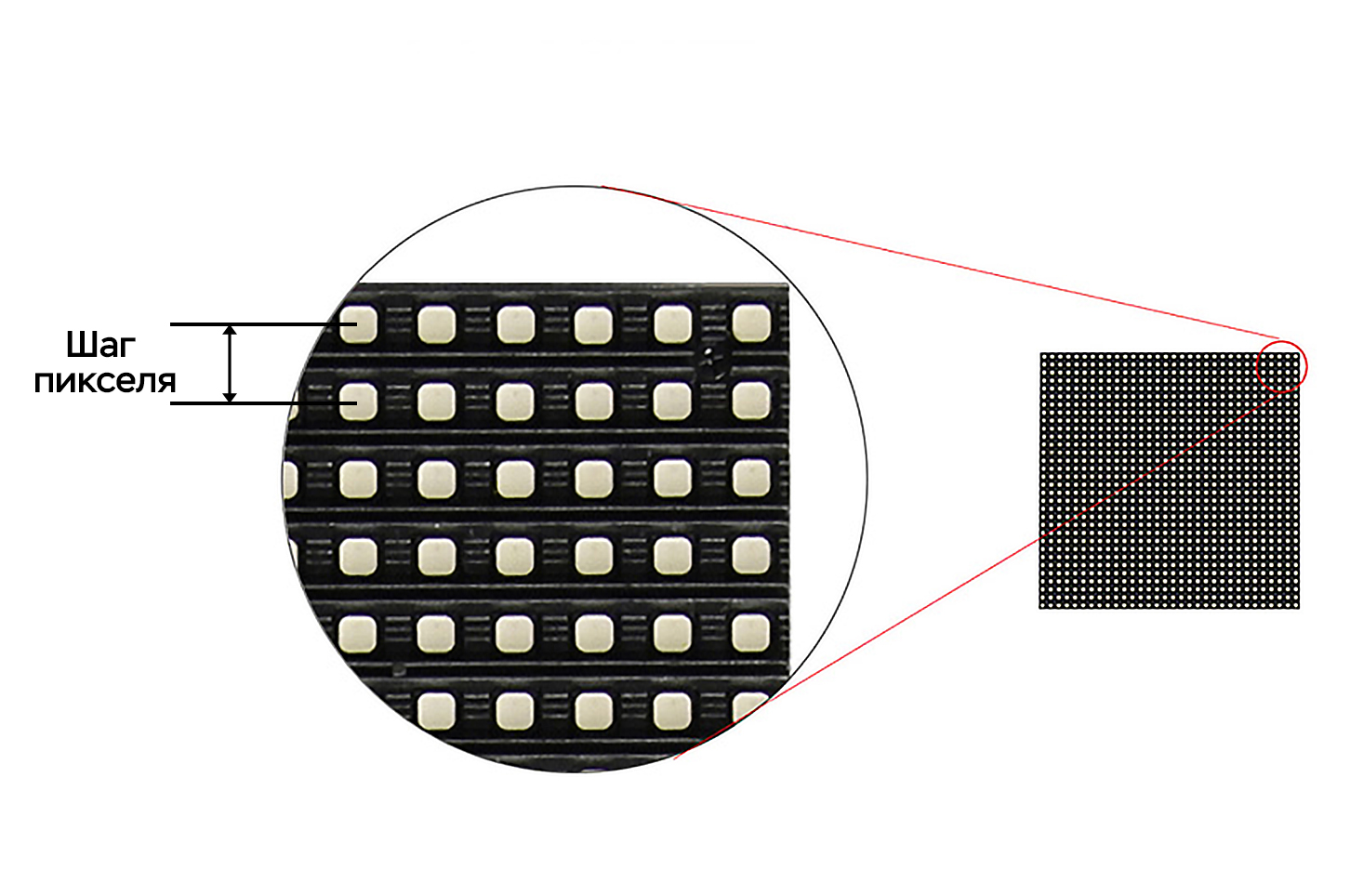

Шаг пикселя

Шаг пикселя – расстояние от центральной точки одного пикселя до центральной точки соседнего пикселя. Соответственно, чем больше шаг, тем ниже разрешение экрана. Шаг пикселя получил обозначение латинской буквой "Р", например, P6 – означает LED экран с шагом пикселя 6 мм.

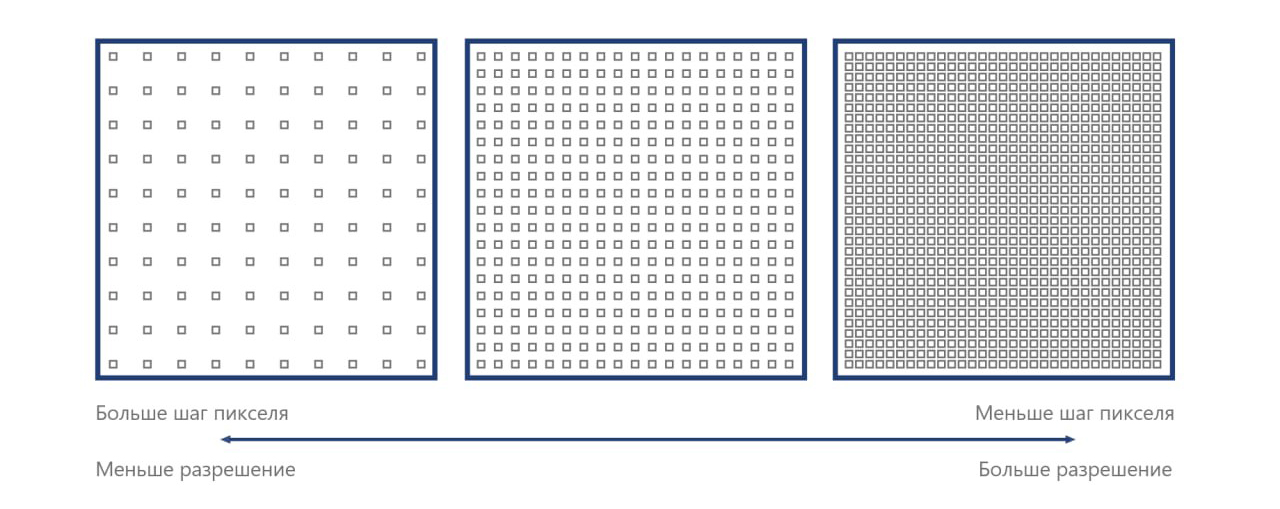

Итоговое разрешение VS шаг пикселя

Актуальные технологии производства

В настоящее время существуют различные технологии производства светодиодов, такие как DIP (Dual In-line Package), SMD (Surface Mount Device) и COB (Chip On Board).

Наша компания осуществляет установку и поставку видеостен произведенных только по технологии SMD и COB.

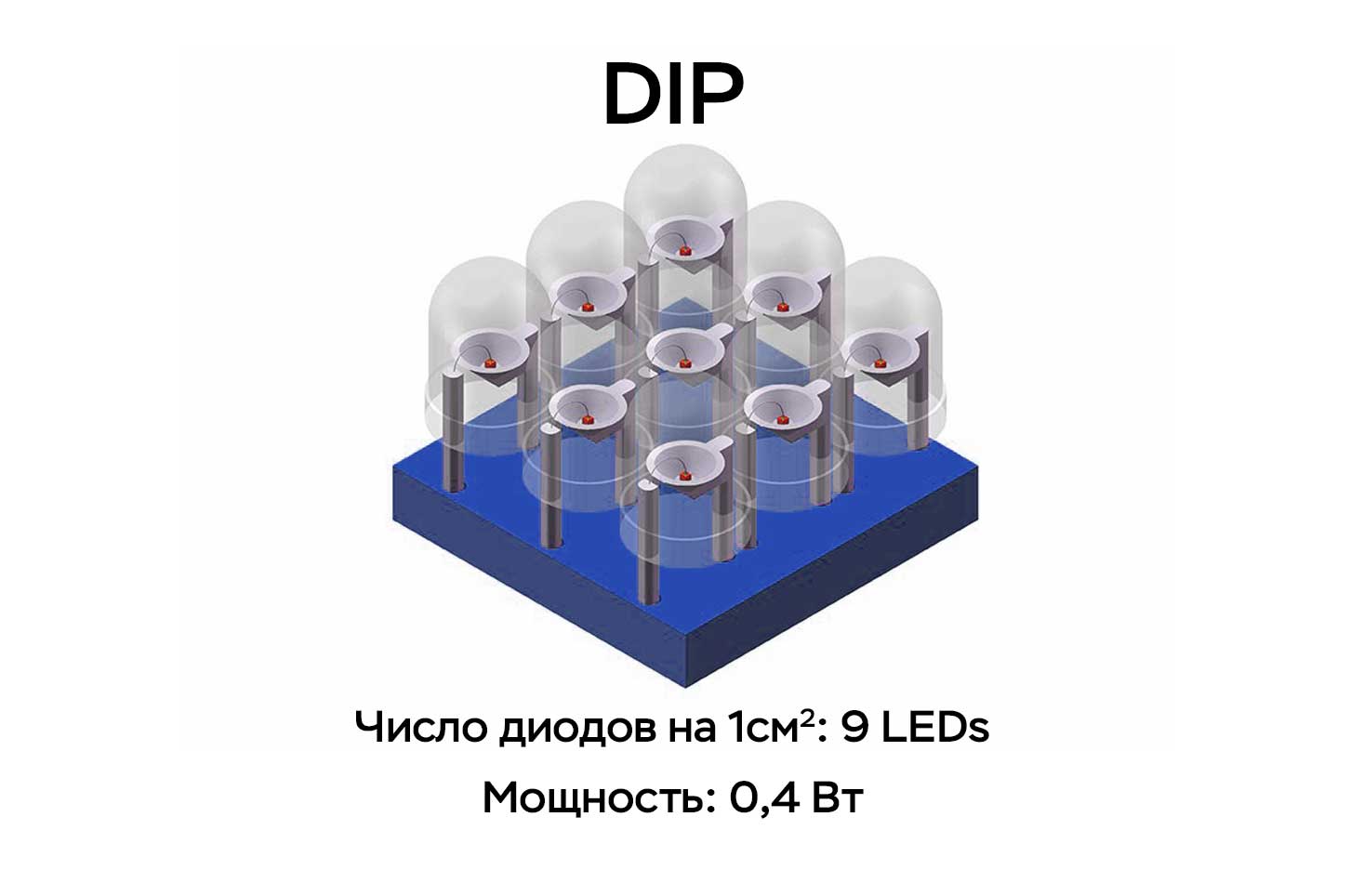

DIP

В этой технологии для каждого цвета используется отдельный светодиод, а шаг пикселя должен быть не менее 6 мм. Как правило, данную технологию можно встретить в экранах, которые используются на улице и служат для отображения рекламного контента.

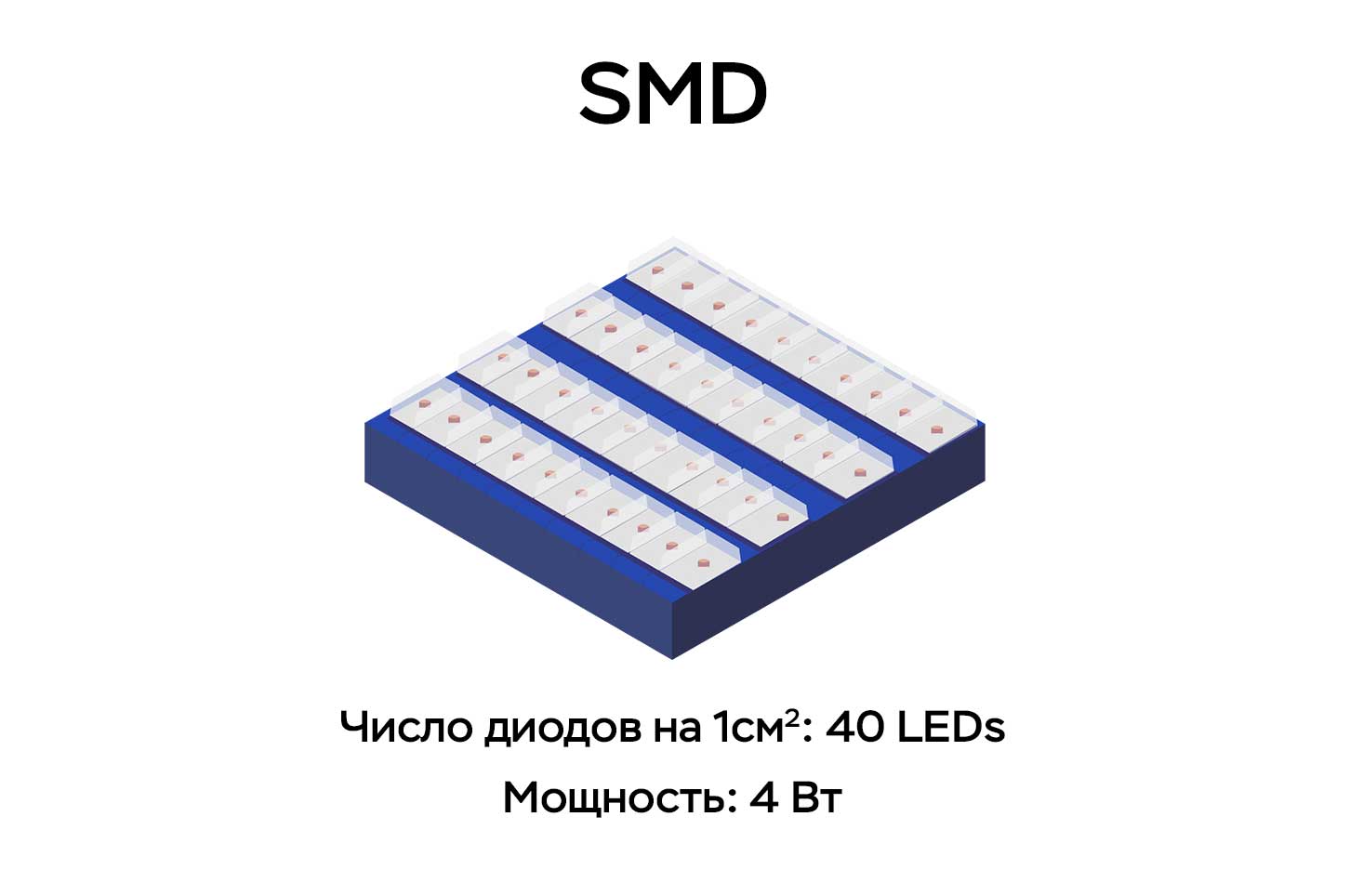

SMD

В SMD 3 in 1 общие цвета, за счет использования RGB в одном корпусе, получаются более равномерными. Это стандартная технология, используемая в высококачественных светодиодных экранах. Технологию поверхностного монтажа также применяют и для наружных экранов.

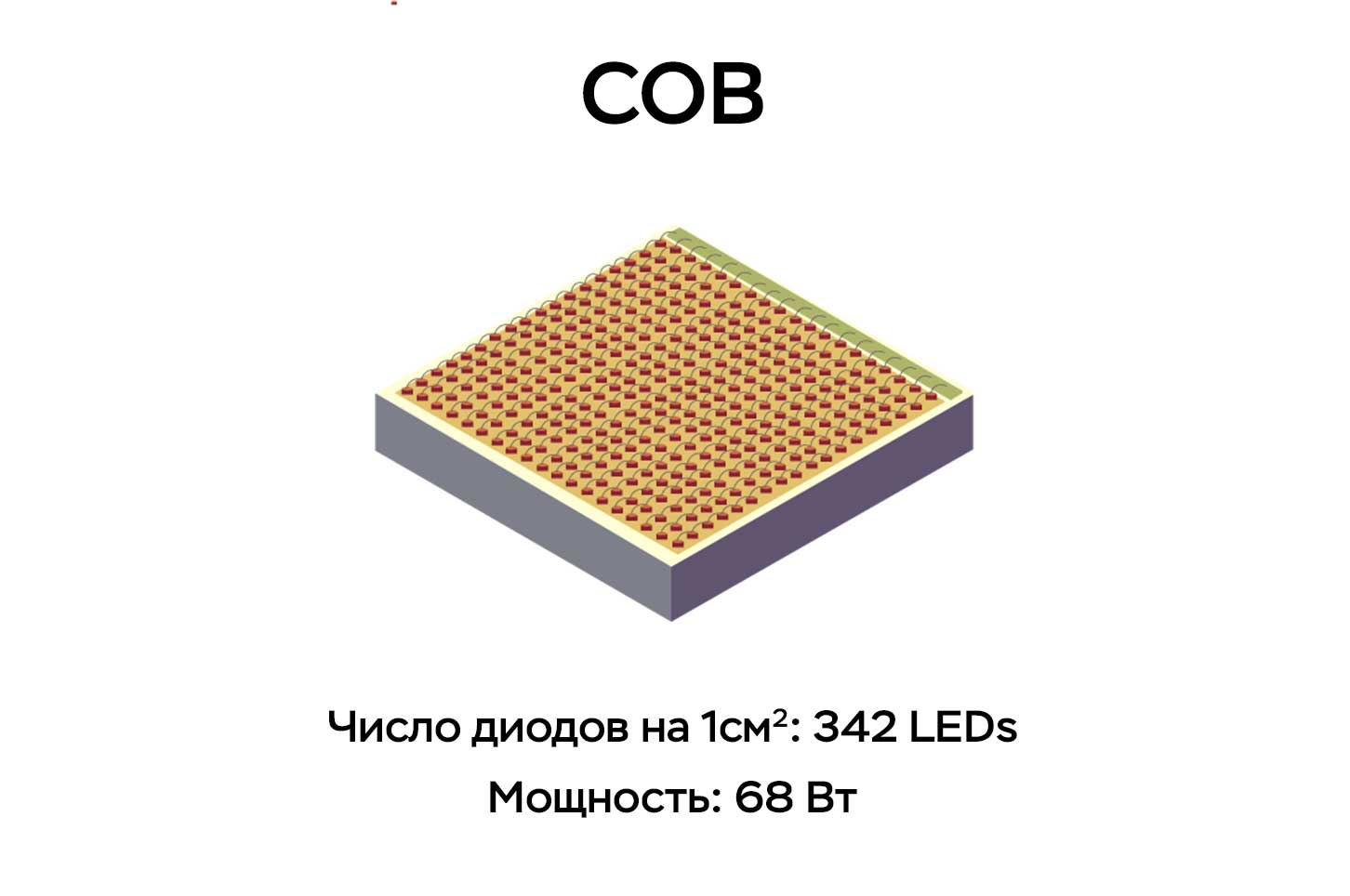

COB

Это новая технология производства светодиодных экранов, которую применяют для внутренних экранов. Она позволяет создавать светодиоды, объединяя кристаллы светодиодов на одной плате. Это позволяет уменьшить размеры светодиодов и улучшить их эффективность.

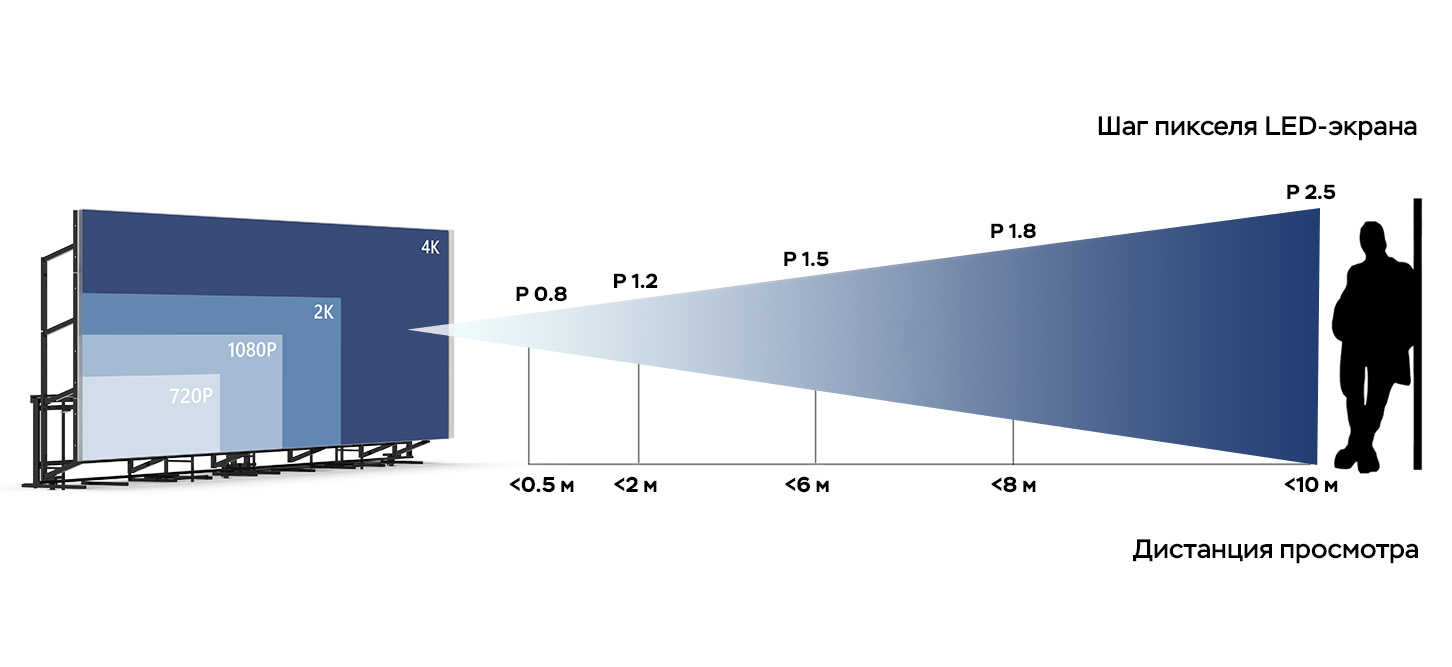

Как правильно выбрать шаг пикселя экрана

При выборе светодиодного экрана важно учитывать шаг пикселя. Уменьшение шага всего на несколько миллиметров значительно увеличивает плотность светодиодов и, соответственно, разрешающую способность экрана. Чтобы оценить необходимый шаг пикселя, нужно учитывать рекомендуемое расстояние просмотра. Например, для экрана с шагом пикселя 1,2 мм рекомендуется смотреть на расстоянии 2 метров, а для экрана с шагом пикселя 2,5 мм – на расстоянии 10 метров и т.д.

Если расстояние будет меньше, то зритель сможет различать отдельные пиксели, а если больше, то не будет видно мелких деталей. Поэтому для определения шага пикселя необходимо знать, на каком расстоянии от светодиодного экрана будет находиться преобладающая часть зрителей.

Контроллер LED-экрана

Система управления светодиодным экраном состоит из контроллера, который отвечает за включение /выключение экрана, изменение источника входного сигнала, регулирование яркости и контрастности изображения. Именно это устройство отвечает за преобразование исходного видеосигнала полученного с ПК в формат поддерживаемый принимающими картами, которые размещены в каждом кабинете для последующего формирования единой и бесшовной картинки.

Контроллер LED-экрана

Включение /выключение экрана

Изменение источника входного сигнала

Регулирование яркости

Регулирование контрастности

Регулировка резкости

Видеоконтроллер светодиодной LED-видеостены

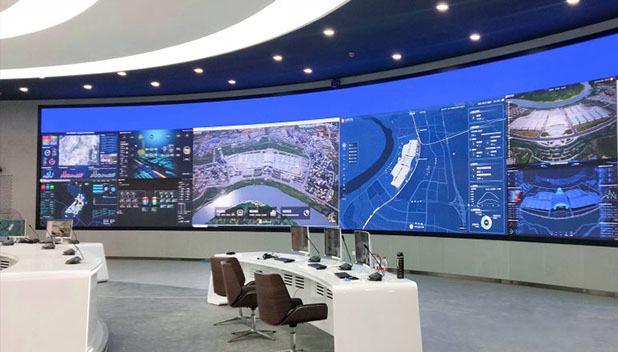

В современных диспетчерских и мониторинговых центрах обработка и визуализация данных являются ключевыми аспектами для обеспечения эффективного решения задач. С учетом множества источников информации и необходимости ее отображения в высоком разрешении, выбор подходящего оборудования становится решающим.

Видеоконтроллеры Forsite WS серии представляют собой оптимальное решение для построения светодиодных видеостен. Они не только обеспечивают высококачественное отображение контента, но и предлагают гибкие возможности управления источниками информации. Это позволяет операторам максимально эффективно контролировать и анализировать данные, что в свою очередь способствует принятию своевременных и обоснованных решений.

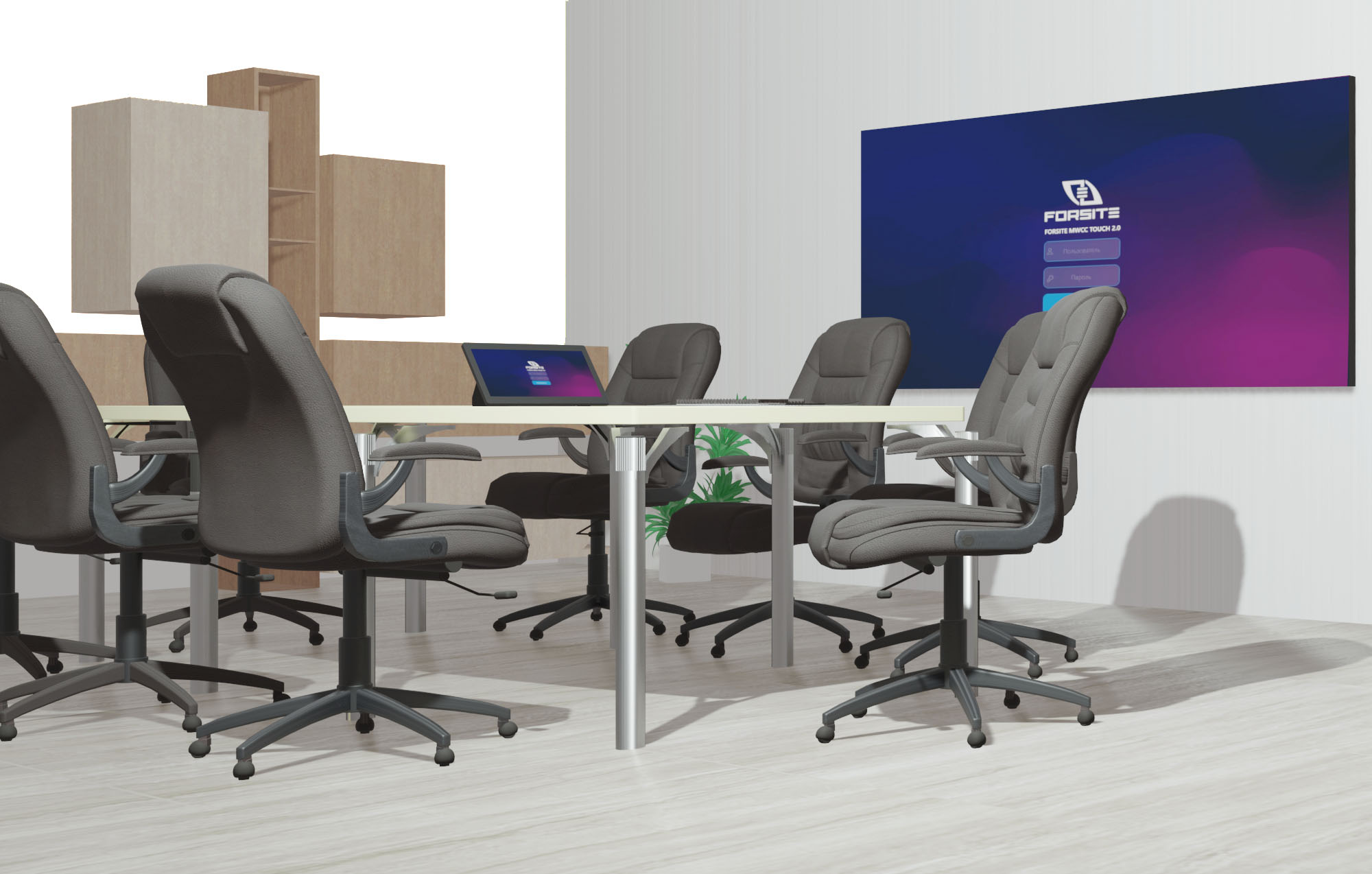

Кроме того, контроллеры Forsite WS серии могут быть применены не только в диспетчерских центрах, но и в конференц-залах, виртуальных студиях и других местах, где необходима система визуализации на светодиодном экране. Их гибкость и масштабируемость позволяют адаптировать решение под специфические требования любого проекта, обеспечивая высокую производительность и надежность.

Видеоконтроллер Forsite WS

Поддержка cветодиодных экранов

Преобразует входные источники стандартного разрешения под нестандартные разрешения светодиодных экранов

Управление программными и аппаратными источниками

Возможность создания и управления программными источниками ( Медиафайлы, Веб-страницы, приложения, IP-потоки) и аппаратными источниками (платы захвата, Web-камеры и пр.)

Управление окнами

Перемещение окон в рабочей области без привязки к рамкам дисплеев. Поддержка текстовой маркировки, цветных рамок, запуска по триггеру

Управление шаблонами

Сохранение раскладок с возможностью скриптования и запуска по расписанию

Многослойность окон Z-Order

Размещение одних источников поверх других.

Управление областями экрана

Создание сегментов видеостены с возможностью закрепления за определенными операторами

Предпросмотр и управление

Предпросмотр в реальном времени с возможностью управления как всей видеостеной, так и заданной областью или отдельным источником с возможностью проброса клавиатуры и мыши

Интеграция с системами управления

Дистанционное управление сценами и источниками через приложение на планшетах или сенсорных терминалах

Типы светодиодных экранов

Модульные системы

Этот тип экрана состоит из отдельных модулей, которые собираются в соответствии с размерами проекта. Каждый модуль может быть установлен на любой поверхности и соединен с другими модулями с помощью специальных разъемов. Модульные экраны могут быть установлены в любом месте, где требуется отображение информации, например, на стенах, потолках, полу и т.д.

All in One системы

Светодиодный экран типа "All-in-One" является завершенным решением в формате LED-дисплея с разрешением до 4K и соотношением сторон 16:9. В отличие от модульных LED-экранов, которые собираются из отдельных модулей и требуют специального проектирования креплений, LED - контроллеров и дополнительного коммутационного оборудования для создания экрана нужного размера и формата, "All-in-One" предлагает все необходимое в одном устройстве прямо из коробки.

Производители светодиодных видеоэкранов

Мы тесно сотрудничаем с ведущими производителями светодиодных экранов, чтобы гарантировать нашим клиентам наилучшее решение для их самых требовательных проектов.

видеоэкраны Absen
видеоэкраны Samsung
видеоэкраны Hikvision
видеоэкраны Hikvision
видеоэкраны Hikvision
видеоэкраны Светодиоды России

Каталог готовых светодиодных видеостен

Особенности светодиодных LED-видеостен


Светодиодные модули характеризуются простой и надежной конструкцией, что существенно облегчает их обслуживание и замену. В случае неисправности одного или нескольких модулей, замену можно выполнить быстро и без перерыва в работе диспетчерской или ситуационного центра, что особенно ценно в критических ситуациях.

К тому же, светодиодные модули отличаются продолжительным сроком службы и способностью предоставлять яркое и контрастное изображение без ухудшения качества на протяжении всего периода эксплуатации. Это, в свою очередь, позволяет снизить затраты на содержание светодиодного экрана в долгосрочной перспективе.

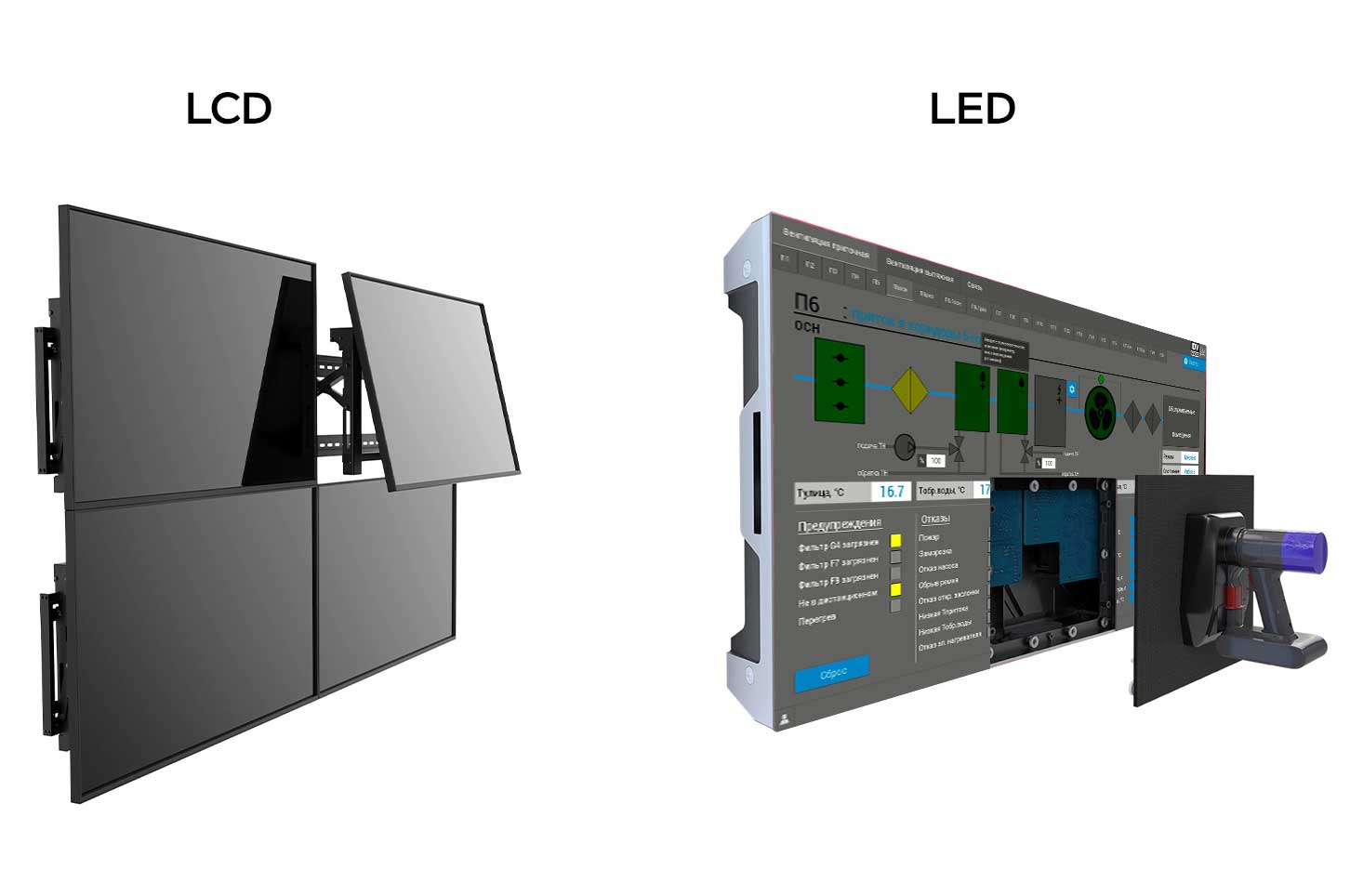

В отличие от этого, классическая видеостена, построенная на ЖК-панелях, имеет ряд недостатков. Например, если одна панель выходит из строя, это может привести к невозможности отображения значительной части контента, особенно при использовании топологии "daisy chain". Кроме того, со временем ЖК-панели зачастую требуют перекалибровки из-за потери яркости подсветки, что добавляет дополнительные расходы в процессе эксплуатации.

Отсутствие рамки

LED-видеостены не имеют рамки, что позволяет создавать бесшовные изображения с высокой степенью яркости и контрастности. Это особенно важно для создания больших видеостен, которые могут быть использованы для отображения важной информации

Более высокое качество изображения

LED-видеостены обеспечивают более высокое качество изображения, так как у светодиодов лучше цветопередача, что позволяет создавать более яркие и насыщенные изображения с минимальными искажениями цвета

Более длительный срок службы

LED-панели имеют более длительный срок службы, чем LCD-панели, что означает меньшее количество замен и ремонтов. Но даже если случилась поломка, то поменять отдельный модуль проще, чем целую LCD-панель

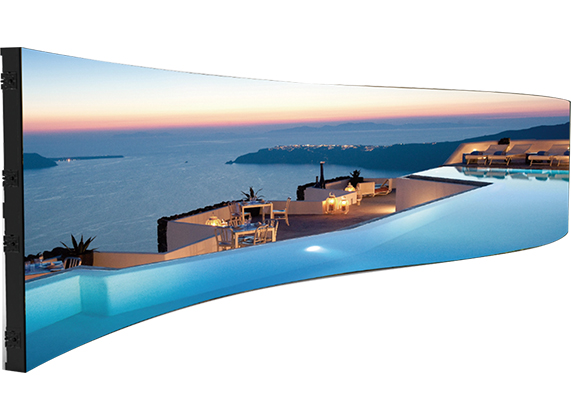

Широкий угол обзора

LED-панели обладают широким углом обзора, что позволяет зрителям видеть изображение с любого угла без потери качества. Это делает их более удобными для использования в различных помещениях, таких как торговые центры, конференц-залы и выставочные залы.

Преимущества работы с нами

Проектирование, монтаж и настройка

Предоставляем полный комплекс услуг по проектированию, монтажу и настройке видеостен с последующим обслуживанием.

Своё производство

Наша компания является производителем оборудования для LED-видеостен и разработчиком программного обеспечения зарегистрированного в реестре российских программ.

Гарантия и оптимальные цены

Мы являемся официальным представителем брендов "Samsung", "Absen", "Hikvision", "LG", "Unilumen", "Светодиоды России".

Техническая поддержка

Наши специалисты оказывают консультационную помощь по вопросам эксплуатации видеостен и проблем связанных с их работой.

Запросить стоимость
светодиодной видеостены

Если Вам необходима светодиодная LED-видеостена "под ключ", напишите нам. Мы выполняем полный цикл работ по созданию видеостен любых конфигураций.

Нажимая кнопку «Отправить» вы подтверждаете свое согласие на обработку персональных данных

Программное обеспечение, видеоконтроллеры и панель управления
для светодиодных видеостен

Видеконтроллер FORSITE WS

Видеконтроллер
FORSITE WS

Высокопроизводительное решение для визуализации контента, позволяет легко расширять рабочее пространство экрана и использовать несколько дисплеев с поддержкой технологии NVIDIA Quadro Mosaic.

Подсоединяйте до 16 экранов высокого разрешения к одной рабочей станции при работе с любым приложением без ущерба для производительности и качества изображения.

Спецификация:
  • Процессор: Intel® Xeon 8/14 ядер
  • Оперативная память: DDR4 до 128Гб
  • Выходов DP 4К: до 16-ти 4096x2160@60Hz
  • Входов HDMI: до 12-ти 1080P /4K@60Hz

Конфигурация

Forsite Touch

Сенсорный терминал
Forsite Touch 10.1

10" настраиваемый сенсорный терминал для управления вашей видеостеной.

Благодаря сенсорному терминалу Forsite Touch FS-10.1-S можно не только управлять видеостеной, но и настраивать работу устройств, входящих в инфраструктуру AV. Кроме того, теперь можно с легкостью создавать и модифицировать свою систему управления без каких-либо предварительных знаний в области программирования.

Спецификация:
  • Размер экрана: 10.1"
  • Разрешение экрана: 720p
  • ПО для управления видеостенами: MWCC
  • Операционная система: Linux

Конфигурация

FORSITE WS-PRO

Видеконтроллер
FORSITE WS-PRO

Высокопроизводительный контроллер High-End уровня обеспечивает создание единого экрана с разрешением до 32К с поддержкой технологии NVIDIA Quadro Mosaic.

Подсоединяйте до 32 экранов высокого разрешения (2160P) к одной рабочей станции при работе с большим количеством источников любого типа без ущерба для производительности и качества изображения.

Спецификация:
  • Процессор: Intel® Xeon Gold 2x20-ти ядер
  • Оперативная память: DDR4 до 256Гб
  • Выходов DP 4К: до 32-ти 4096x2160@60Hz
  • Входов HDMI: до 4-ти 1080P /4K@60Hz

Конфигурация

Программный комплекc MWCC

Программный комплекc MWCC

Российское программное обеспечение для управления контентом на видеостене.

Программный комплекс MWCC - это универсальный способ управления выводом контента на видеостену высокого разрешения. MWCC отличает интуитивный интерфейс для визуализации всего рабочего пространства и простого управления большим количеством источников и приложений на видеостенах.

Программным комплекс Forsite MWCC, является аналогом зарубежных ПО (Jupiter Canvas, DataPath (Wall Control), Vuwall, Matrox MCFW (Mura Control For Windows)) и зарегистрирован Министерством цифрового развития в реестре и на портале Russoft
